Thiết bị rung là chi tiết nhỏ nhưng quyết định việc trạm trộn có chạy liên tục hay không. Xi măng bám vón trong côn silo, cát ẩm treo trong phễu cân, phụ gia đóng bánh ở cửa xả – tất cả đều được xử lý bằng bộ rung lắp đúng vị trí và đúng công suất. Bài viết tổng hợp cách chọn, cách lắp và dấu hiệu cần thay thế thiết bị rung cho trạm trộn bê tông.
Thiết bị rung trên trạm trộn bê tông là gì?
Thiết bị rung (motor rung, đầm rung gắn ngoài) là loại động cơ điện có hai đầu trục gắn quả lệch tâm. Khi quay, quả lệch tâm sinh ra lực ly tâm truyền qua thân máy vào kết cấu thép mà nó được bắt vào, làm vật liệu bám dính bên trong tách ra và trôi xuống theo trọng lực.
Trên trạm trộn bê tông, thiết bị rung không tham gia trực tiếp vào việc trộn mà giữ vai trò bảo đảm dòng vật liệu luôn thông suốt. Một trạm 60 – 120 m³/h thường có từ 4 đến 8 bộ rung bố trí ở nhiều vị trí khác nhau.
Thông số cần quan tâm khi chọn thiết bị rung gồm lực ly tâm (kN hoặc Fc.Lb), tốc độ quay (vòng/phút), công suất (kW), điện áp và cấp bảo vệ IP.

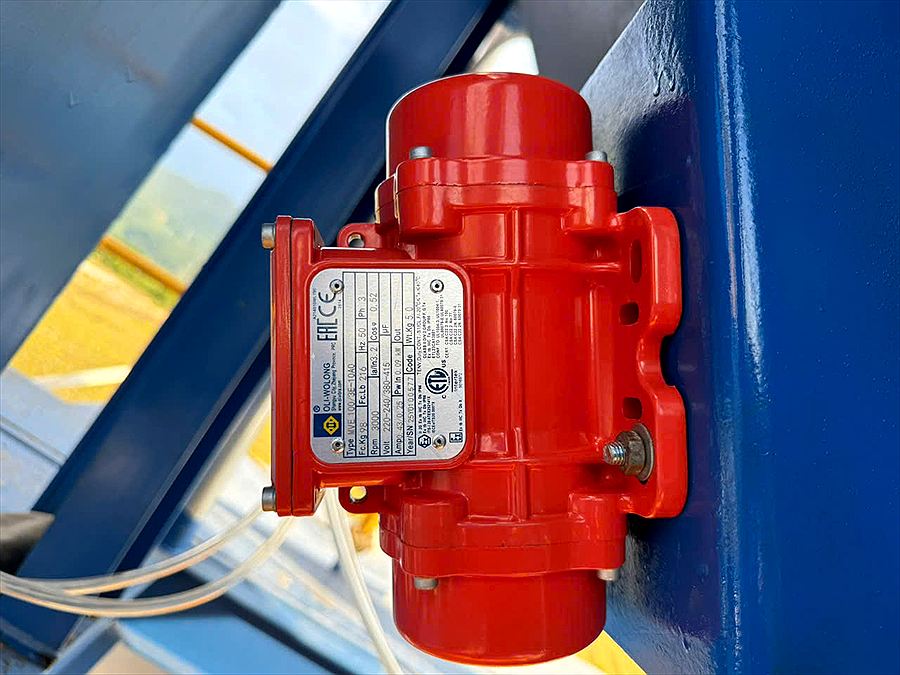

Bộ rung OLI-Wolong MVE 100/3E, 3000 v/p, cấp bảo vệ IP66 lắp trên thân côn silo
Những vị trí bắt buộc phải lắp thiết bị rung
Côn silo chứa xi măng
Đây là vị trí quan trọng nhất. Xi măng để lâu trong silo dễ tạo vòm, bám thành côn và không tự chảy xuống vít tải. Bộ rung được bắt vào đế thép hàn sẵn trên vách côn, thường chọn loại lực ly tâm trung bình, chạy theo chu kỳ ngắn khi xả liệu.
Phễu cân xi măng và phễu cân phụ gia
Phễu cân đòi hỏi độ chính xác cao nên thiết bị rung phải có lực vừa phải và chỉ chạy sau khi cân đã chốt số. Rung quá mạnh hoặc chạy sai thời điểm sẽ làm sai lệch giá trị cân, kéo theo sai cấp phối cả mẻ bê tông.
Phễu cấp liệu cát đá
Cát ẩm và đá mi bám thành phễu là chuyện thường gặp trong mùa mưa. Bộ rung lắp ở đây cần lực ly tâm lớn hơn vì khối lượng vật liệu treo lớn, đế bắt phải được gia cường bằng thép dày.
Cửa xả cối trộn và ống dẫn
Một số trạm bố trí thêm bộ rung nhỏ tại cửa xả hoặc ống dẫn xi măng để hạn chế đóng bám sau mỗi ca. Vị trí này ưu tiên loại gọn, chống bụi và chịu được rung động của cối trộn.

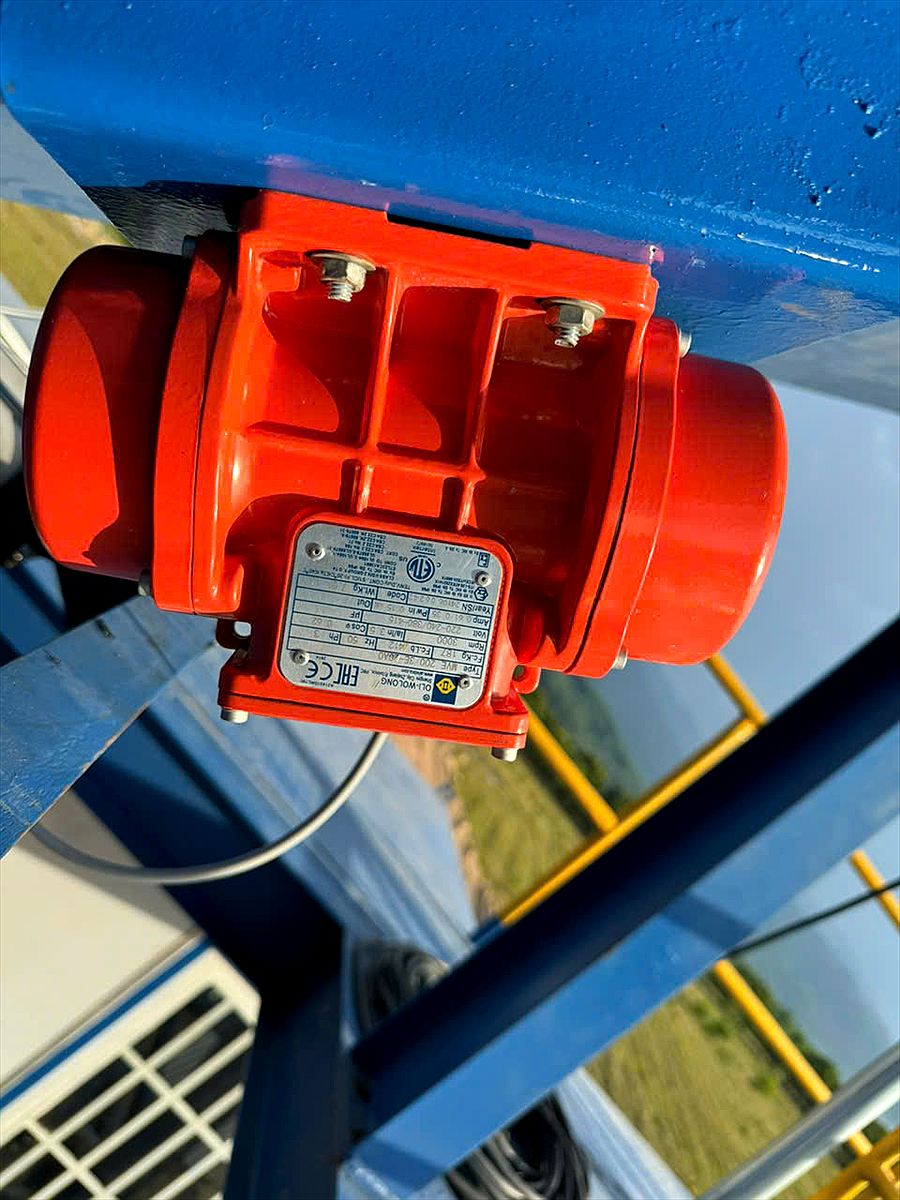

Bộ rung bắt bulông qua đế thép gia cường dưới đáy phễu, mặt tiếp xúc phẳng và siết đều lực
Cách chọn thiết bị rung đúng cho từng vị trí
- Theo khối lượng vật liệu treo: Lực ly tâm của bộ rung nên tương ứng với khối lượng phần kết cấu và vật liệu cần làm rơi. Chọn thiếu lực thì không hiệu quả, chọn dư lực dễ làm nứt mối hàn và biến dạng vách phễu.
- Theo tốc độ quay: Loại 3000 vòng/phút cho biên độ nhỏ, tần số cao, phù hợp vật liệu mịn như xi măng. Loại 1500 vòng/phút cho biên độ lớn hơn, hợp với cát đá ẩm.
- Theo môi trường làm việc: Trạm trộn đặt ngoài trời cần cấp bảo vệ tối thiểu IP65 – IP66, thân gang đúc, sơn tĩnh điện để chịu bụi xi măng và nước mưa.
- Theo nguồn điện của trạm: Phần lớn trạm dùng bộ rung ba pha 380 – 415V. Cần kiểm tra dòng khởi động để chọn đúng khởi động từ và rơ le nhiệt trong tủ điện.
Lắp đặt và đấu điện thiết bị rung
- Bước 1 – Chuẩn bị mặt bắt: Đế bắt phải phẳng, được hàn gia cường vào vách phễu hoặc côn silo. Mặt tiếp xúc không phẳng sẽ làm bộ rung tự nới lỏng chỉ sau vài ca chạy.
- Bước 2 – Bắt bulông và siết lực: Dùng bulông cường độ cao kèm long đền vênh, siết chéo và siết đều. Sau 8 giờ chạy đầu tiên phải siết kiểm tra lại toàn bộ.
- Bước 3 – Chỉnh quả lệch tâm: Hai quả lệch tâm ở hai đầu trục phải chỉnh cùng một góc. Lệch góc sẽ làm bộ rung nóng bất thường và giảm tuổi thọ bạc đạn.
- Bước 4 – Đấu điện và bảo vệ dây: Dây nguồn đi trong ống ghen mềm, cố định vào khung trạm, chừa một đoạn võng để bộ rung dao động tự do. Hộp đấu nối phải siết ron kín chống nước.
- Bước 5 – Đưa vào chương trình điều khiển: Bộ rung nên chạy theo lệnh của tủ điều khiển, đúng thời điểm xả liệu, thay vì chạy liên tục cả ca.

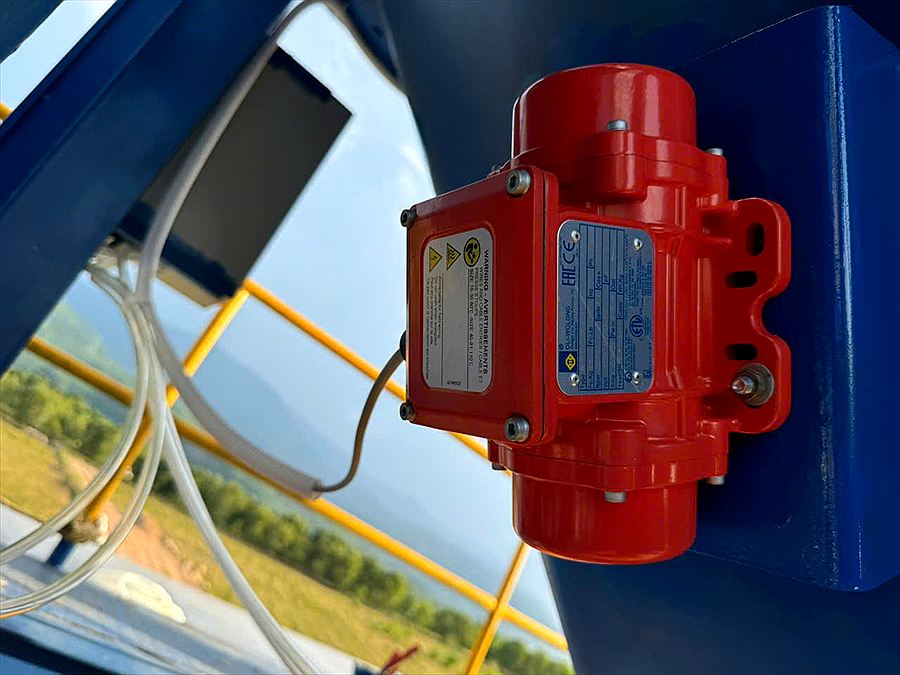

Dây nguồn đi trong ống ghen, hộp đấu nối kín nước, bố trí gọn theo khung trạm
Dấu hiệu thiết bị rung cần kiểm tra hoặc thay thế
- Tiếng kêu lạ và rung không đều: Thường do bạc đạn mòn hoặc quả lệch tâm bị lệch góc, cần tháo kiểm tra ngay.
- Vỏ máy nóng bất thường: Có thể do mất pha, quá tải hoặc bạc đạn hết mỡ. Chạy tiếp trong tình trạng này sẽ cháy cuộn dây.
- Vật liệu vẫn treo dù bộ rung đang chạy: Lực ly tâm không còn đủ, hoặc đế bắt đã nứt và không truyền được rung động vào kết cấu.
- Bulông liên tục bị lỏng: Dấu hiệu mặt bắt đã biến dạng, cần gia cường lại đế trước khi lắp bộ rung mới.
- Rò điện, ẩm trong hộp đấu nối: Ron kín đã hỏng, phải thay ron và kiểm tra cách điện toàn bộ.
Tâm An cung cấp, lắp đặt và thay thế thiết bị rung
Tâm An cung cấp thiết bị rung cho trạm trộn bê tông kèm dịch vụ khảo sát, tính chọn lực ly tâm theo từng vị trí trên trạm và lắp đặt trực tiếp tại công trình. Trường hợp đế bắt cũ đã nứt hoặc biến dạng, xưởng gia công đế mới theo đúng kích thước rồi lắp hoàn thiện.
Ngoài thiết bị rung, chúng tôi có sẵn các nhóm phụ tùng trạm trộn khác như vít tải, cánh trộn, tấm lót, van khí nén để chủ đầu tư chỉ cần làm việc với một đầu mối khi trạm cần bảo trì.
